特徴

仕様

適用材質: アクリル、クリスタル、ガラス、革、MDF、金属、紙、プラスチック、プレキシガラス、合板、木材

応用: レーザー切断

標準的な出力電力: 500W

作業速度: 材料に依存する

カッター厚さ: 2mm

レーザー光源: Raycus MAX IPGのnLIGHTのレーザーソース

レール: 台湾スクエアレール

パイプ切断範囲: 20～130mm×3000mm

主なセールスポイント: 自動

標準: セリウム/ISO

関数: バッテリー殻の切断

応用: 金属板の切断

ビーム品質: ＜0.373mrad

繰り返し精度: ±0.01mm

作業台サイズ: 3000*1500mm

切断厚さ: 0.5-20mm

出力電力: 3000W

制御ソフトウェア: 高速CAM

アフターサービス: 海外でもエンジニアを派遣可能

電源: 380V 50HZ

ハイライト:

ファイバーレーザー切断機管プレート

基本情報

起源の場所: 中国

証明: CE, ISO

お支払配送条件

パッケージの詳細: 標準の木材ケース

受渡し時間: 20日以内

支払条件: LC、T/T

供給の能力: 1ヶ月あたりにセット1つ

ギャラリー

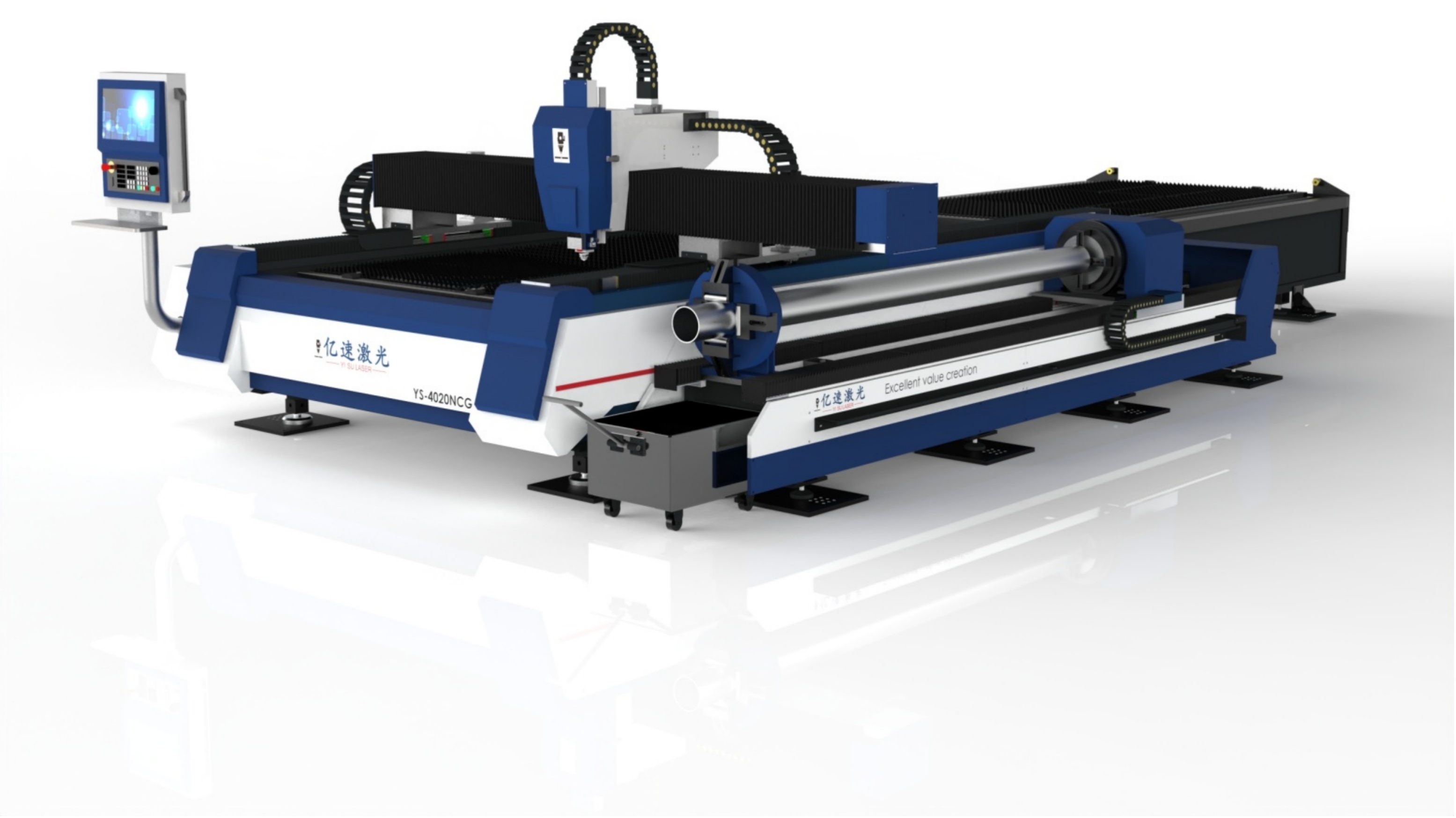

インテグレテッドチューブプレートファイバーレーザー切断機

製品の説明

● 1台のマシンでシート材とパイプの同時加工が可能なデュアルシステム構成は、お客様の多様な加工ニーズに対応し、市場競争力を高めます。本機は溶接鋼板ベッドを採用し、HIWIN Pグレードリニアガイド、一体型クロスビーム、精密ヘリカルギア研磨ラック、ヘリカルギアプラネタリーリデューサーを装備し、高い動的応答と安定した切断精度を実現します。

■ 仕様

■ 機械部品構成

BochuやJiaqiangなどのファイバーレーザー切断機のオペレーティングシステムを構成します。● Raycus、Maxphotonicsなどのブランドのファイバーレーザーを構成します。

インテグレテッドチューブプレートファイバーレーザー切断機 0

ブランドのファイバーレーザー切断ヘッドを構成します。● 台湾のHIWINおよびTBIのPグレード精密リニアガイドを装備しています。● 精密ヘリカル

インテグレテッドチューブプレートファイバーレーザー切断機 1

インテグレテッドチューブプレートファイバーレーザー切断機 2

台湾製精密ヘリカル

インテグレテッドチューブプレートファイバーレーザー切断機 3

●

インテグレテッドチューブプレートファイバーレーザー切断機 4

先進的な統合産業用コントローラーを装備しており、遅延なくスムーズに動作します。防塵、防水、魅力的な外観を備えています。

インテグレテッドチューブプレートファイバーレーザー切断機 5

インテグレテッドチューブプレートファイバーレーザー切断機 6

インテグレテッドチューブプレートファイバーレーザー切断機 7

インテグレテッドチューブプレートファイバーレーザー切断機 8

インテグレテッドチューブプレートファイバーレーザー切断機 9

タグ:

■ 技术参数仕様
	YS-3015NCF	YS-4015NCF	YS-4020NCF	YS-6020NCF	YS-6025NCF
シートサイズ (mm)	3000x1500	4000x1500	4000x2000	6000x2000	6000x2500
X軸移動距離 (mm)	3050	4050	4050	6050	6050
Y軸移動距離 (mm)	1530	1530	2030	2030	2530
Z軸移動距離 (mm)	120	120	120	120	120
レーザー出力	1500-6000W	1500-6000W	1500-6000W	1500-6000W	1500-6000W
最大. 加工速度 (m/min)	80-120	80-120	80-120	80-120	80-120
最大. 加速度	0.8-1.2G	0.8-1.2G	0.8-1.2G	0.8-1.2G	0.8-1.2G
位置決め精度 (mm)	±0.03	±0.03	±0.03	±0.03	±0.03
再. 位置決め精度 (mm)	±0.02	±0.02	±0.02	±0.02	±0.02
