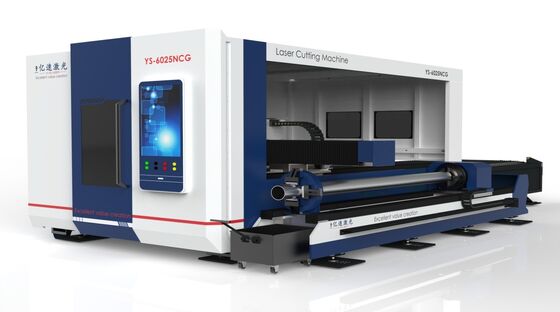

● 一枚でプレートとチューブの両方を同時に加工できる、デュアルシステム構成のオールラウンド交換テーブルチューブプレート一体型マシンは、お客様の多様な加工ニーズに対応します。交換テーブル構造により、材料のロード・アンロード効率を向上させることができます。オールラウンドな外観はハイエンドでエレガントであり、現場の加工環境も向上させることができます。
鋼板溶接ベッドを採用し、HIWIN Pクラスリニアガイド、一体型クロスビーム、精密ヘリカルギア研磨ラック、ヘリカルギアプラネタリー減速機を装備し、高い動的応答性と安定した切断精度を保証します。
■ 仕様
|
仕様
|
YS-3015NCG
|
YS-4015NCG
|
YS-4020NCG
|
YS-6020NCG
|
YS-6025NCG
|
|---|---|---|---|---|---|
|
板材サイズ（mm）
|
3000 x 1500
|
4000 x 1500
|
4000 x 2000
|
6000 x 2000
|
6000 x 2500
|
|
X軸移動距離（mm）
|
3050
|
4050
|
4050
|
6050
|
6050
|
|
Y軸移動距離（mm）
|
1530
|
1530
|
2030
|
2030
|
2530
|
|
Z軸移動距離（mm）
|
120
|
120
|
120
|
120
|
120
|
|
レーザー出力
|
1500-6000W
|
1500-6000W
|
1500-6000W
|
1500-6000W
|
1500-6000W
|
|
最大加工速度（m/min）
|
80-120
|
80-120
|
80-120
|
80-120
|
80-120
|
|
最大加速度
|
0.8-1.2G
|
0.8-1.2G
|
0.8-1.2G
|
0.8-1.2G
|
0.8-1.2G
|
|
位置決め精度（mm）
|
±0.03
|
±0.03
|
±0.03
|
±0.03
|
±0.03
|
|
繰り返し位置決め精度（mm）
|
±0.02
|
±0.02
|
±0.02
|
±0.02
|
±0.02
|
■ 機械 工具構成
BochuやJiaqiangなどのファイバーレーザー切断機のオペレーティングシステムを構成します。● Raycus、Maxphotonicsなどのブランドのファイバーレーザーを構成します。
ブランドのファイバーレーザー切断ヘッドを構成します。● 台湾のHIWINおよびTBI製のPクラス精密リニアガイドを装備しています。● 精密ヘリカル
台湾製精密ヘリカル
●
先進的な一体型産業用コントローラーを装備しており、遅延なくスムーズに動作します。防塵、防水で、魅力的な外観です。
